Configurer terminal Axium / RX5000
La connexion de votre terminal de paiement à votre caisse Onlinefact nécessite plusieurs actions, à la fois sur la caisse et sur le terminal de paiement.
- Configurer une adresse IP fixe sur la caisse
- Configurer le terminal de paiement
- Activer les paramètres dans le backoffice Onlinefact
- Effectuer un test
1. Configurer une adresse IP fixe sur la caisse

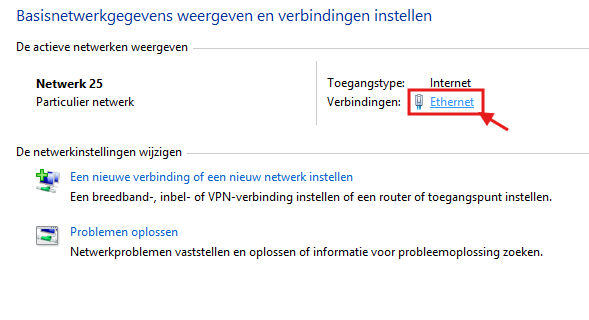

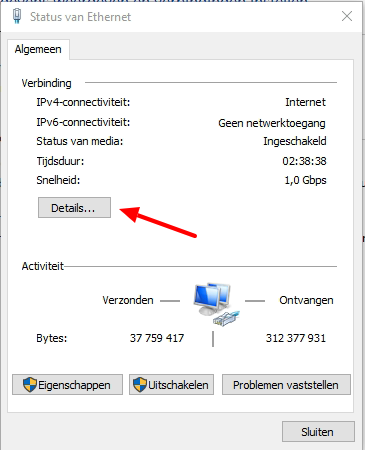

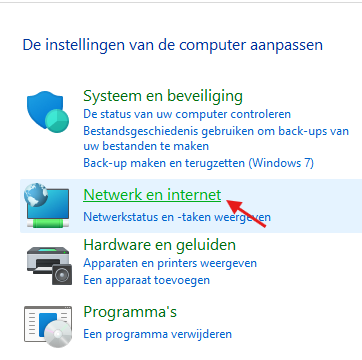

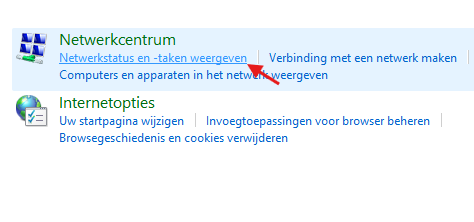

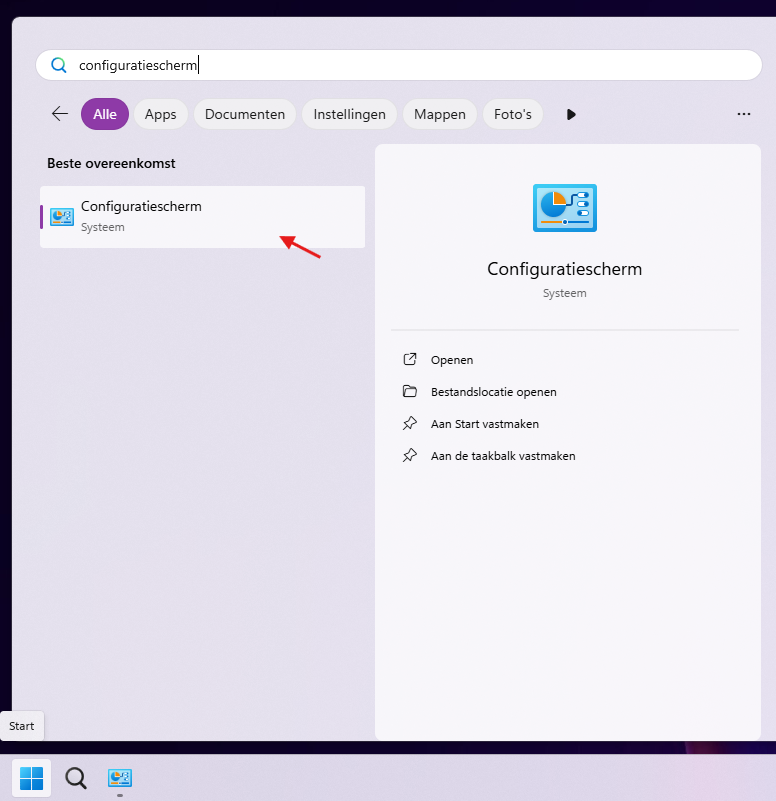

Recherchez « Panneau de configuration » dans Windows. Dans le Panneau de configuration, cliquez sur « Réseau et Internet ». Ensuite, cliquez sur « Afficher l'état et la gestion du réseau ». Cliquez sur « Ethernet », puis sur « Détails... ».
|
|
|
|
|
|
|
|
|

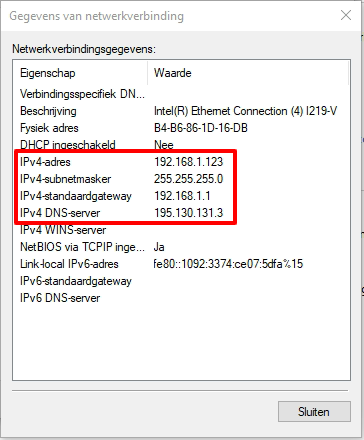

Notez les valeurs affichées, vous en aurez besoin plus tard !
Vous aurez certainement besoin des informations suivantes :
Adresse IPv4 : ……………
Masque de sous-réseau IPv4 : ……………
Passerelle par défaut IPv4 : ……………
Serveur DNS IPv4 : ……………

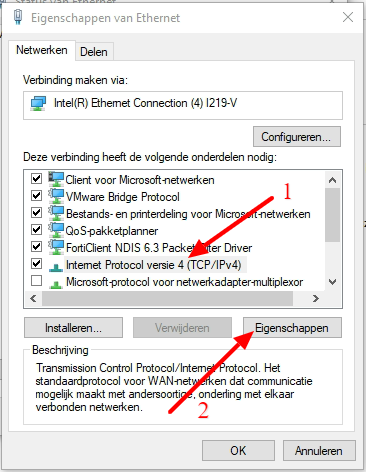

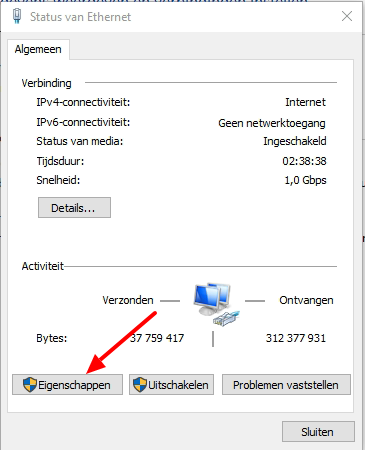

Fermez la fenêtre et sélectionnez « Propriétés » dans la fenêtre « État de Ethernet ». Dans la nouvelle fenêtre, cliquez d'abord sur « Protocole Internet version 4 (TCP/IPv4) », puis sur « Propriétés ».
|
|
|

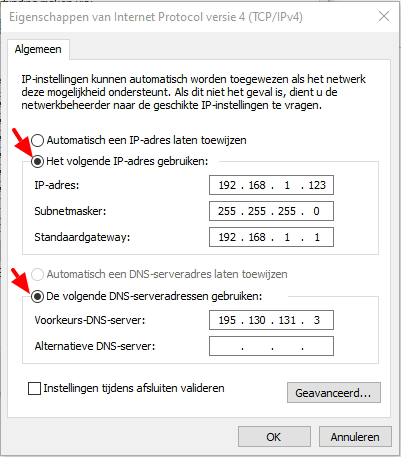

Renseignez ici les données que vous venez de noter et confirmez en bas avec « OK ».
2. Configurer le terminal de paiement

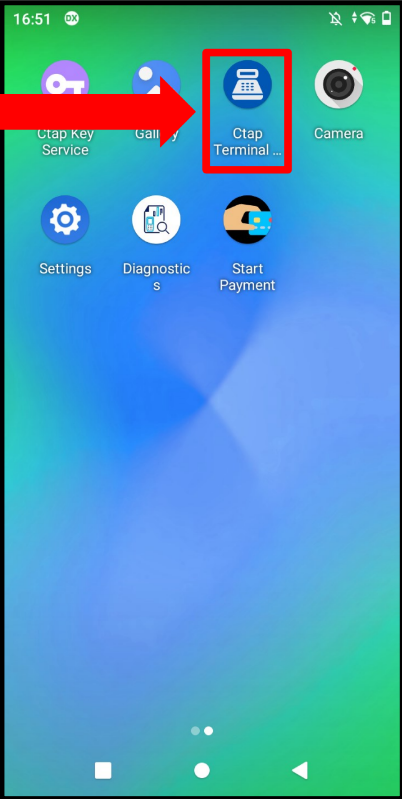

| 1. Appuyez sur l'icône « Ctap Terminal » sur l'écran d'accueil

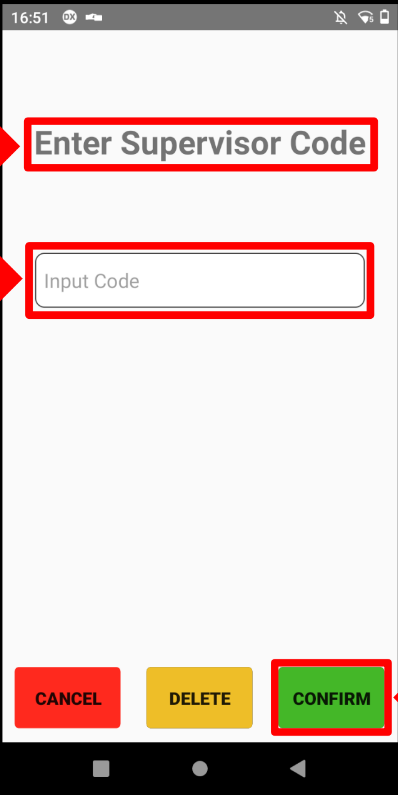

| 2. Code superviseur : 11223344 Appuyez sur : CONFIRM

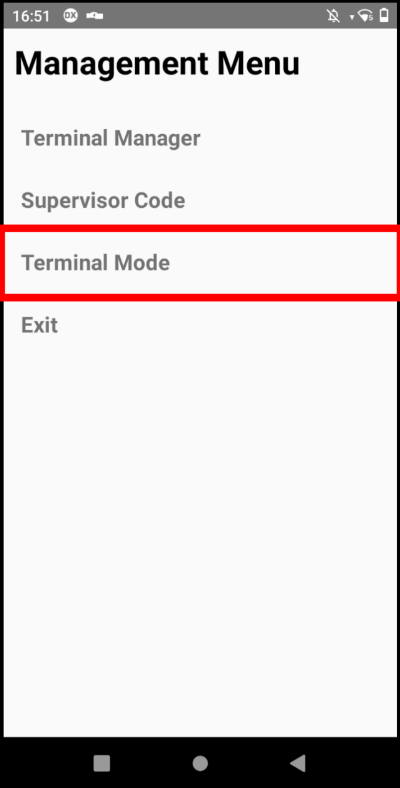

| 3. Choisissez « Terminal Mode »
|

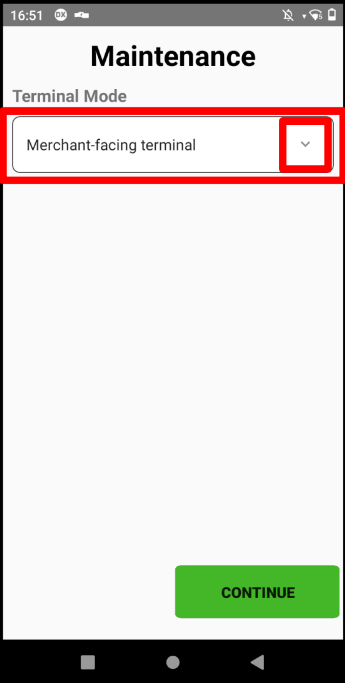

| 4. Appuyez sur la flèche pour modifier le mode du terminal

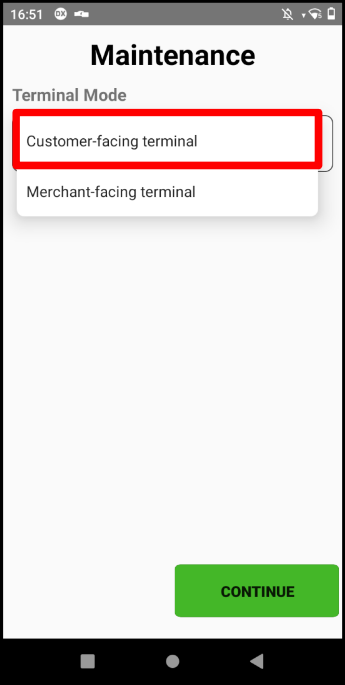

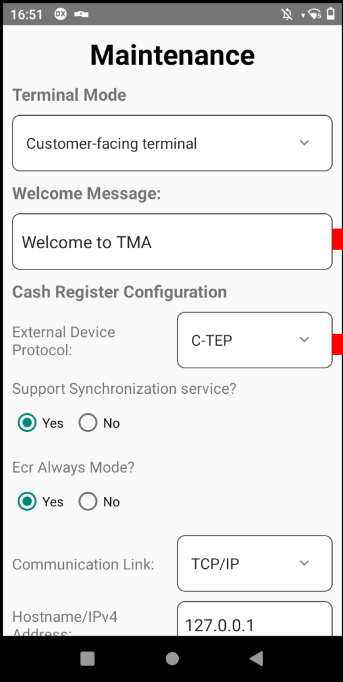

| 5. Sélectionnez « Customer-facing terminal »
| 6. Configurez un message. Pour « External Device Protocol », sélectionnez « CTEP »
|
| 7. Communication link : TCP/IP Pour Hostname, saisissez l'adresse IP fixe de la caisse que vous avez configurée précédemment. TCP/IP port : 9000
|
3. Activer les paramètres
Dans cette dernière étape, nous indiquons via le backoffice Onlinefact que votre caisse doit envoyer toutes les commandes de terminal de paiement vers le terminal.
Pour « Bancontact Type », sélectionnez « CTEP » et pour « Bancontact Port », sélectionnez « IP » avec l’adresse IPv4 que vous avez utilisée précédemment.
4. Test
Redémarrez le logiciel de caisse afin que les nouveaux paramètres soient pris en compte. Créez ensuite une vente et, dans les modes de paiement, appuyez sur « Bancontact » ou « Creditcard ».
